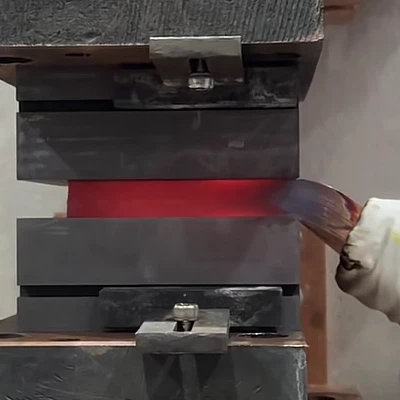

新エネルギー車用バッテリー モジュール、太陽光発電貯蔵システム、超高圧送電などの急速に拡大している分野において、ポリマー拡散溶接（この文脈では単に拡散溶接と呼ばれることが多い）は、銅とアルミ箔のフレキシブル バスバーで分子レベルの接合を実現するための重要な技術となっています。{0}このプロセスでは高温と高圧を利用して原子の相互拡散を促進し、極めて低い電気抵抗と高い機械的強度を備えた接合を形成します。-
ただし、{0}溶接界面の接合が不十分な「融着不足」（LOF）-は、多くのメーカーにとって共通の技術的なボトルネックとなっています。この欠陥により、コネクタ内の抵抗と発熱が増加するだけでなく、振動による故障につながる可能性があり、重大な電力システム事故を引き起こす可能性があります。この記事では、LOF の原因を詳細に分析し、定量化された実用的な最適化戦略を提供します。-
-詳細分析: 拡散溶接部に「融合不足」が発生するのはなぜですか?
拡散溶接の本質は、2 つの表面を原子引力の範囲内に収めるための熱エネルギーと機械的圧力に依存します。融合の欠如は通常、溶接プロセス中の「エネルギー入力」または「物理的接触」が臨界しきい値を満たさない場合に発生します。
1. エネルギー入力の不均衡: 温度と時間の「最も弱い部分」
溶接温度は原子拡散の主な要因です。一般に、拡散溶接温度は母材の絶対融点 ($T_m$) (ケルビン単位) の 0.5 ～ 0.8 倍に設定する必要があります。温度の設定が低すぎると、原子の運動エネルギーが界面エネルギー障壁を乗り越えるのに不十分になります。
さらに、熱伝導の遅れは、厚いワークピースの LOF の主な原因となります。例えば、0.1mmの銅箔を100層重ねた厚いバスバーを溶接する場合、溶接時間が短すぎると外層までしか熱が伝わらない可能性があります。その結果、コア領域が必要な温度に到達できなくなり、典型的な「外側は加熱しすぎ、内側は加熱不足」のシナリオが発生します。
2. 物理的障壁：酸化皮膜の見えない壁と加工精度
空気環境下での拡散溶接は独自の加熱方法により激しい酸化を抑制しますが、材料表面に存在する酸化皮膜(アルミ箔上の$Al_2O_3$など)は融点が非常に高くなります。このフィルムを高温で押しつぶすのに圧力が不十分な場合、フィルムは断熱バリアとして機能し、分子の相互侵入を防ぎます。同時に、溶接する表面の平坦度が悪い場合（粗さが 0.1 mm を超える場合）、実際の接触面積は公称面積よりも大幅に小さくなり、非接触領域に微細なボイドが発生します。-。
実用的な解決策: 溶接欠陥を排除するための 5 段階の最適化方法-
LOF 問題に対処するには、企業はパラメータをやみくもに増やすことに頼るのではなく、科学的な閉ループ最適化システムを確立する必要があります。{0}
1. 正確な温度制御: 材料固有の「温度マトリックス」を確立する-
材料が異なれば、温度に対する感受性も大きく異なります。拡散溶接機を調整するときは、段階的に最適化するための次の定量化された基準に従うことをお勧めします。
| アプリケーションシナリオ | 推奨温度範囲 ($^\\circ$C) | 圧力レンジ(MPa) | 主要なプロセス ロジック |
| アルミ箔フレックスバスバー（0.1mm×50層） | 480 - 540 | 5 - 8 | 酸化を最小限に抑えるために、急速な温度上昇に重点を置きます。 |
| 銅箔フレックスバスバー（0.1mm×100層） | 550 - 620 | 10 - 15 | 確実に芯を貫通させるために予熱段階が必要です。 |
| 銅-アルミニウムの異種接合 | 500 - 580 | 8 - 12 | 時間を厳密に制御して、脆い金属間化合物の形成を防ぎます。 |
2. 圧力管理: 分子接触の物理的前提条件
圧力はワークピースをクランプするためだけでなく、より重要なことに、微細な塑性変形を誘発し、表面間の密着を確保するためにも使用されます。局所的な LOF が発生する場合は、ダイ (金型) の平行度をチェックする必要があります。圧力分布をテストするには感圧フィルムを使用し、面全体の圧力変動が $\\pm 10%$ 以内に制御されていることを確認することをお勧めします。-圧力を 12 ～ 15 MPa に上げると、表面の平坦度が不十分なために生じる LOF を大幅に改善できますが、ワークピースのエッジでの過度の押し出し変形を防ぐように注意する必要があります。
3. 表面の浄化: 単純な拭き取りを超えた徹底した洗浄プロセス
需要の高いエネルギー貯蔵バスバーの場合、単にアルコールで拭くだけでは、深く付着した油やグリースを除去するには不十分な場合があります。-厚さ10nmを超える酸化層を除去するには、酸洗またはプラズマ洗浄プロセスを導入することをお勧めします。実験データは、ディープクリーニングを施したワークピースは、同じ溶接パラメータの下で 20% 以上のせん断強度の増加を達成できることを示しています。
対象となるケーススタディ: 新エネルギーおよび電力産業における差別化されたアプリケーション
1. EV バッテリー用アルミ箔フレックス バスバー: 低圧-高速-溶接戦略
EVの電池モジュールでは、アルミ箔は非常に酸化しやすく、融点が低いです。 LOF を解決する鍵は速度です。溶接機の電力応答速度を高めることで、酸化皮膜が著しく厚くなる前に拡散プロセスを完了させます。通常は、低圧力 (5 ～ 7 MPa) と非常に短い時間 (5 ～ 15 秒) を組み合わせた戦略が採用されます。
2. 高-電圧電力用銅バスバー: 高圧-、定温-戦略
電源バスバーは厚く、熱を素早く放散します。 LOF を解決する鍵は浸透です。 2 段階の加熱モードをお勧めします。最初に、より低い電力で $300^\\circ$C まで予熱し、内部と外部の温度差を最小限に抑えるために 20 秒間保持します。次に、保持時間中に 15 MPa の高圧を加えて溶接温度まで急速に上昇させ、すべての銅箔層を完全に融着させます。
購入と選択のアドバイス: 信頼できる拡散溶接機の選び方
拡散溶接機を選択または購入する場合、ユーザーはハードウェアの観点から LOF のリスクを軽減するために、次の技術指標に注目する必要があります。
- -制御システムの閉ループ監視: 機器にはリアルタイムの圧力-変位監視機能がありますか?{2}}溶接中のリアルタイムの圧縮量を記録できる機能は、溶接の溶け込みを評価するための重要な指標です。-
- 加熱均一性：誘導コイルや抵抗加熱板の温度分布についてはお問い合わせください。高品質の機械では、作業面全体の温度差が $\\pm 5^\\circ$C 以内に収まるようにする必要があります。
- 非-真空抗酸化技術-: 装置が局所的な不活性ガス保護または特殊な加圧抗酸化構造を提供しているかどうかを調査します。-これは、空気環境内でのアルミニウム合金溶接における LOF の問題を解決するために不可欠です。
結論
拡散溶接における融合不足を解決するには、基本的に温度、圧力、時間、表面品質のバランスを正確にとることが必要です。材料固有の温度マトリックスを確立し、金型の平行度を最適化し、深部表面浄化を実装することにより、企業は溶接の危険性を効果的に排除し、新エネルギーおよび電力市場における製品の競争力を高めることができます。{1}機器を選択する際は、データ監視機能と高精度の温度制御機能を備えたモデルを優先してください。これにより、将来の自動生産のための強固な基盤が築かれます。{3}}
